随着可再生能源的快速发展与电力系统的智能化转型，储能系统已成为平衡供需、提升电网稳定性的关键技术。一个高效、可靠的储能系统，离不开精密的硬件设计与科学的器件选型。本文将深入探讨储能系统的核心硬件架构、关键器件选型要点，并聚焦于与之紧密相关的电机及其控制系统的研发方案，为工程师和研发人员提供一套可速速收藏的硬核产品指南。

一、储能系统硬件核心架构与设计原则

储能系统硬件通常由能量存储单元（如电池组）、功率转换系统（PCS）、电池管理系统（BMS）、热管理系统以及辅助系统构成。设计时需遵循以下原则：

1. 高安全性与可靠性：硬件设计必须将安全置于首位，包括电气安全、热安全与结构安全，选用高可靠性的元器件与拓扑结构。
2. 高效能与低损耗：优化功率电路设计，降低开关损耗与导通损耗，提升系统整体能效。
3. 模块化与可扩展性：采用模块化设计，便于容量扩展、维护与升级。
4. 环境适应性：确保硬件能在宽温范围、高湿度、振动等复杂环境下稳定工作。

二、关键功率器件选型指南

器件选型直接决定了系统的性能天花板与成本。

1. 功率半导体开关器件：

• IGBT模块：适用于中高功率、中低频场合（如数十至数百kHz）。选型需关注额定电压电流、开关损耗、饱和压降。主流供应商如英飞凌、富士电机、三菱电机提供的第七代IGBT产品，在功率密度和效率上表现优异。

• SiC MOSFET与二极管：适用于高频、高效、高温场合。其开关损耗极低，能显著提升变换器频率和效率，减少无源元件体积。Wolfspeed、罗姆、安森美提供了从650V到1700V的丰富产品线，是追求极致效率方案的首选。

• 功率模块集成：考虑采用智能功率模块（IPM）或碳化硅功率模块，集成驱动与保护，简化设计，提升可靠性。

1. 无源元件：

• 直流支撑电容：首选薄膜电容或高性能铝电解电容。需计算纹波电流、等效串联电阻（ESR）及寿命，确保在系统寿命期内可靠工作。EPCOS、尼吉康、基美提供专业解决方案。

• 磁性元件：高频电感与变压器设计是关键。选用低损耗的铁氧体（如PC95、PC200材料）或金属磁粉芯，优化绕组结构以降低趋肤效应和邻近效应损耗。

1. 电池管理系统（BMS）核心器件：

• 电池监控芯片（AFE）：选择高精度、多通道的电池监控IC，如TI的BQ系列、ADI的LTC系列，支持电压、温度采集及被动均衡。

• 隔离器件：在高压电池包与低压控制之间，必须使用高可靠性数字隔离器或隔离运放，确保信号完整与人身安全。Silicon Labs、ADI的隔离产品是行业标杆。

三、电机及其控制系统研发：与储能的协同关键

在储能系统中，电机控制系统（如用于PCS中的泵、风机，或储能用飞轮、压缩空气系统中的电机驱动）的效能同样至关重要。

1. 电机选型与匹配：

• 永磁同步电机（PMSM）：效率高、功率密度大、控制性能好，是高性能伺服、风机水泵驱动的首选。需根据负载特性、转速扭矩要求精确选型。

• 感应电机（IM）：结构坚固、成本低、维护简单，适用于对成本敏感、环境恶劣的场合。

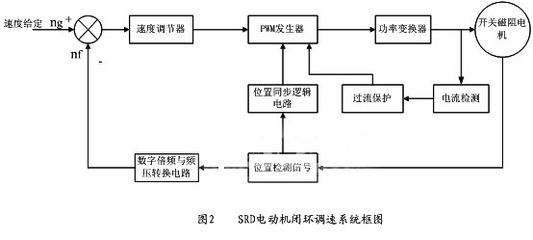

• 开关磁阻电机（SRM）：结构简单坚固、成本低、转速高，特别适合高速直驱应用，但转矩脉动和噪声需优化控制算法抑制。

1. 先进控制策略与硬件实现：

• 控制核心：采用高性能多核微处理器（如TI的C2000系列DSP、ST的STM32G4系列MCU），实现磁场定向控制（FOC）、直接转矩控制（DTC）等先进算法，确保电机高效、平稳、动态响应快。

• 驱动电路：基于前述选型的IGBT或SiC模块，设计紧凑、低感叠层母排的驱动板。驱动IC需具备完善的保护功能（如去饱和检测、米勒钳位）。

• 高精度传感：旋转变压器、光电编码器或高精度霍尔传感器，为闭环控制提供准确的位置与速度反馈。

• 软件定义功能：通过软件实现弱磁控制、效率优化MAP图、在线参数辨识等功能，提升系统自适应能力。

四、硬核产品方案速览

• 方案一：高效户用光储一体机

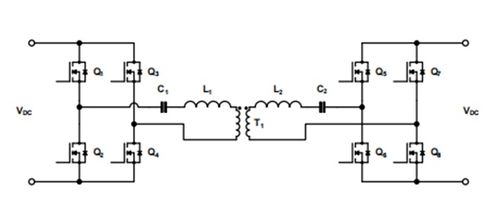

• 核心：双向DCDC+逆变一体设计。

• 功率器件：采用1200V SiC MOSFET半桥模块，开关频率>50kHz。

• 控制：基于双DSP（主控+保护）架构，实现并离网无缝切换。

• 电机关联：内置高效散热风机，采用PMSM+FOC控制，根据温度智能调速。

• 方案二：大型储能电站PCS
• 核心：模块化多电平或T型三电平拓扑。

• 功率器件：1700V IGBT模块并联，或采用混合SiC方案（IGBT+SiC二极管）。

• 控制：基于FPGA+多核ARM处理器，实现多机并联与电网支撑功能。

• 方案三：高速飞轮储能系统
• 核心：高速永磁同步电机/发电机与飞轮转子一体化设计。

• 电机与控制：采用表贴式PMSM，转速可达数万转/分钟；控制上采用无位置传感器FOC算法，通过高频注入或模型观测器估算位置。

• 功率器件：必须使用超低损耗的SiC MOSFET，以应对极高开关频率。

• 辅助系统：真空与磁悬浮轴承控制系统是关键硬件组成部分。

五、

储能系统的硬件设计与器件选型是一项复杂的系统工程，需要综合考虑电、热、磁、控制等多学科知识。从基础的功率半导体到精密的控制芯片，从电池管理到电机驱动，每一个环节的优化都能为系统整体性能带来提升。电机控制系统的深度研发，是实现储能系统高效、智能运行的重要支撑。收藏并深入理解上述硬核方案与选型思路，将有助于工程师们设计出更安全、更高效、更具竞争力的下一代储能产品，共同推动能源结构的绿色转型。
